電気式地中変位計

【　一般型地中変位計　変換器　】

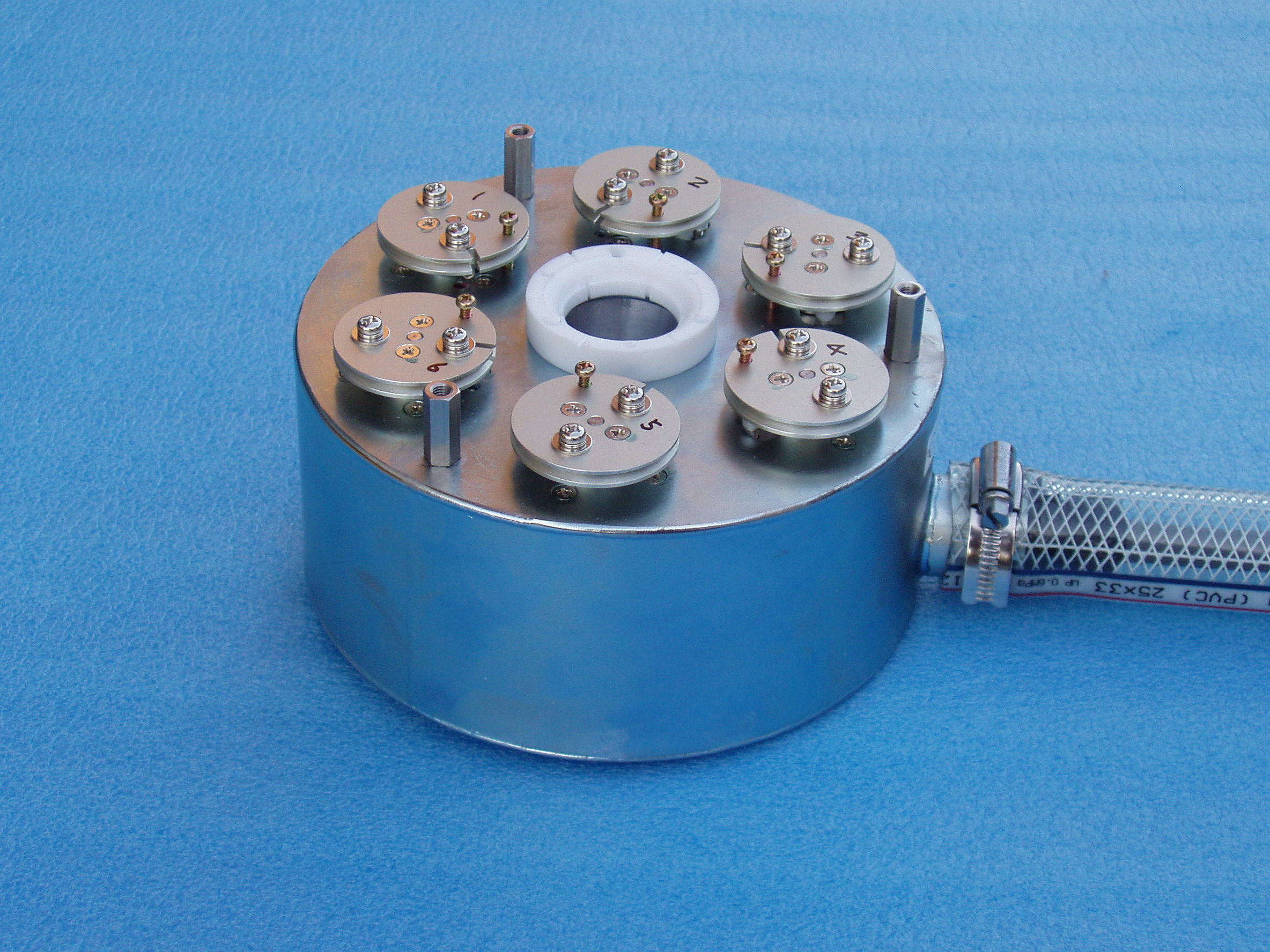

⇑ 6測点地中変位計変換器　

地中に埋設される測定ロッドはファイバーロッドを使用し、強度と軽量化を実現しています。

１測点から８測点を標準　１０測点以上は特注です。

１２測点は標準品としてありますが、変換器形状がかわります。

測定範囲100mm（300mmまで可能）

地中に入るロッド・アンカは使用環境に合わせますのでお問い合わせください。

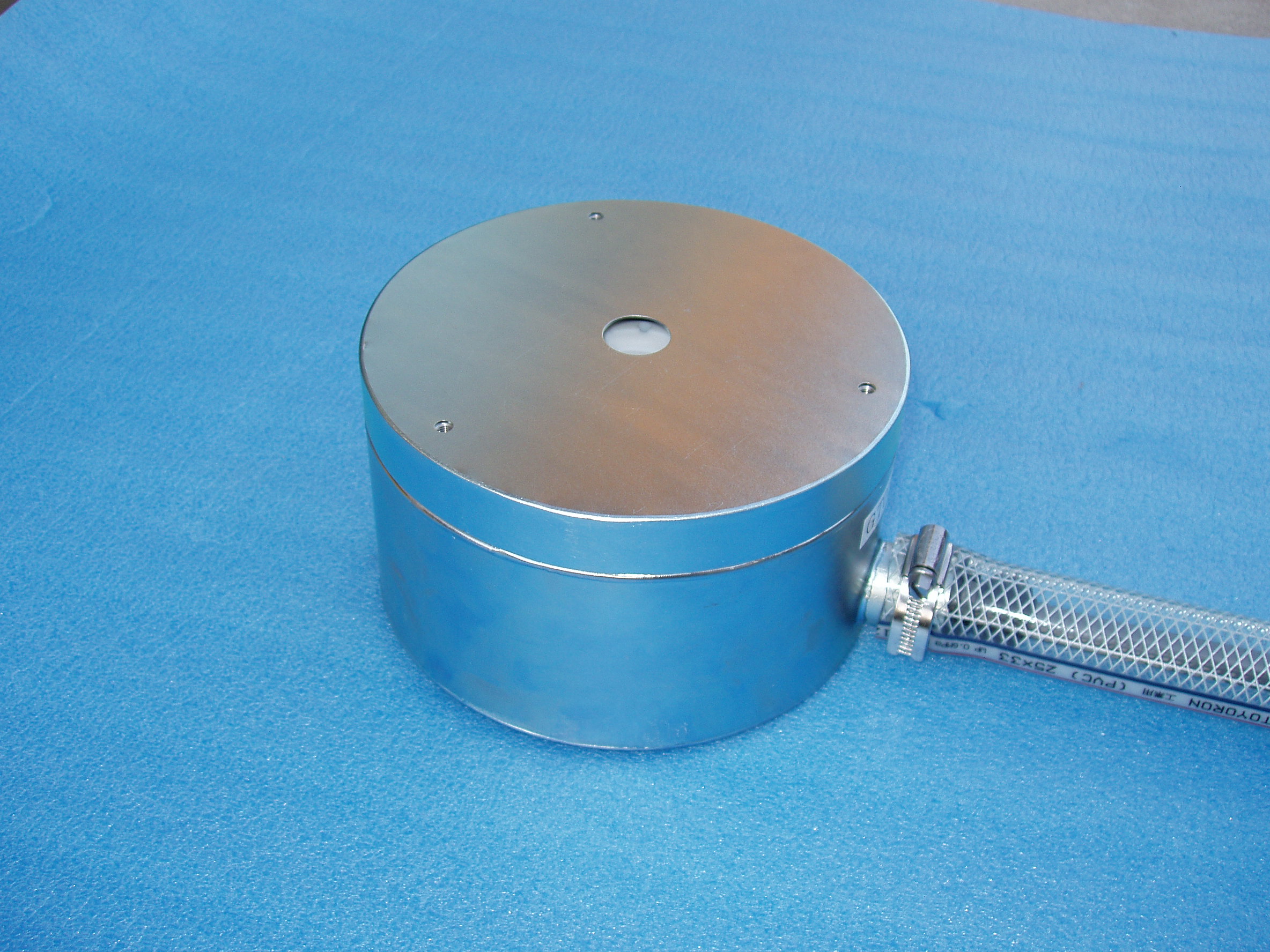

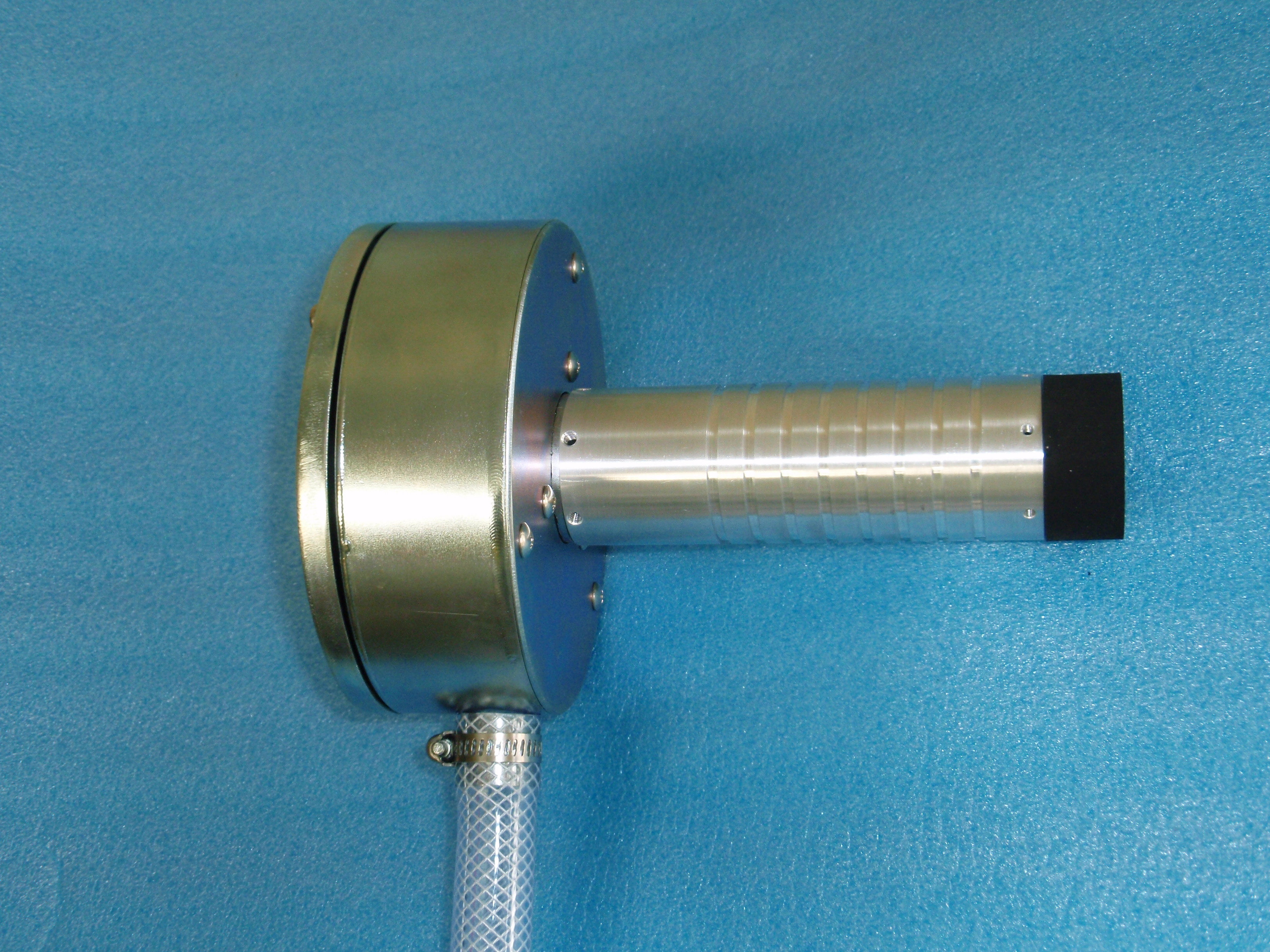

⇑ 6測点地中変位計変換器カバー付き



【 ステンレス製地中変位計 】

「長期埋設測定」　や　「劣悪な環境」　で使用できます。

標準で「１から12測点」まであります。

このタイプの標準型もあります。

耐水圧　10kgf/㎠　水深100m相当　

このタイプのセンサは、海水浸水　２年間　実験済です。

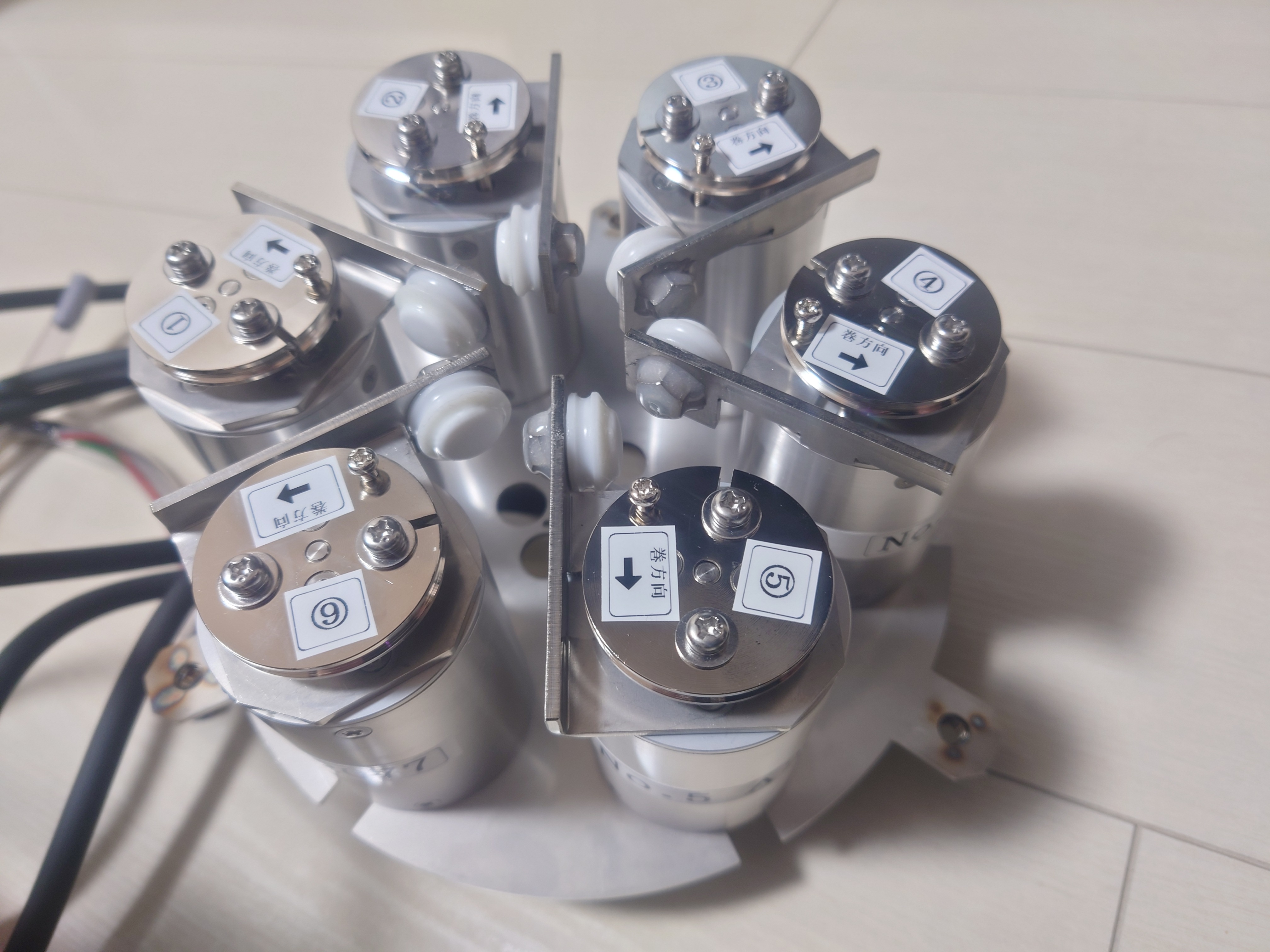

【小型地中変位計】

性能はそのままで、電気変換器大きさ　外径Φ142mm　厚さ　55mm　

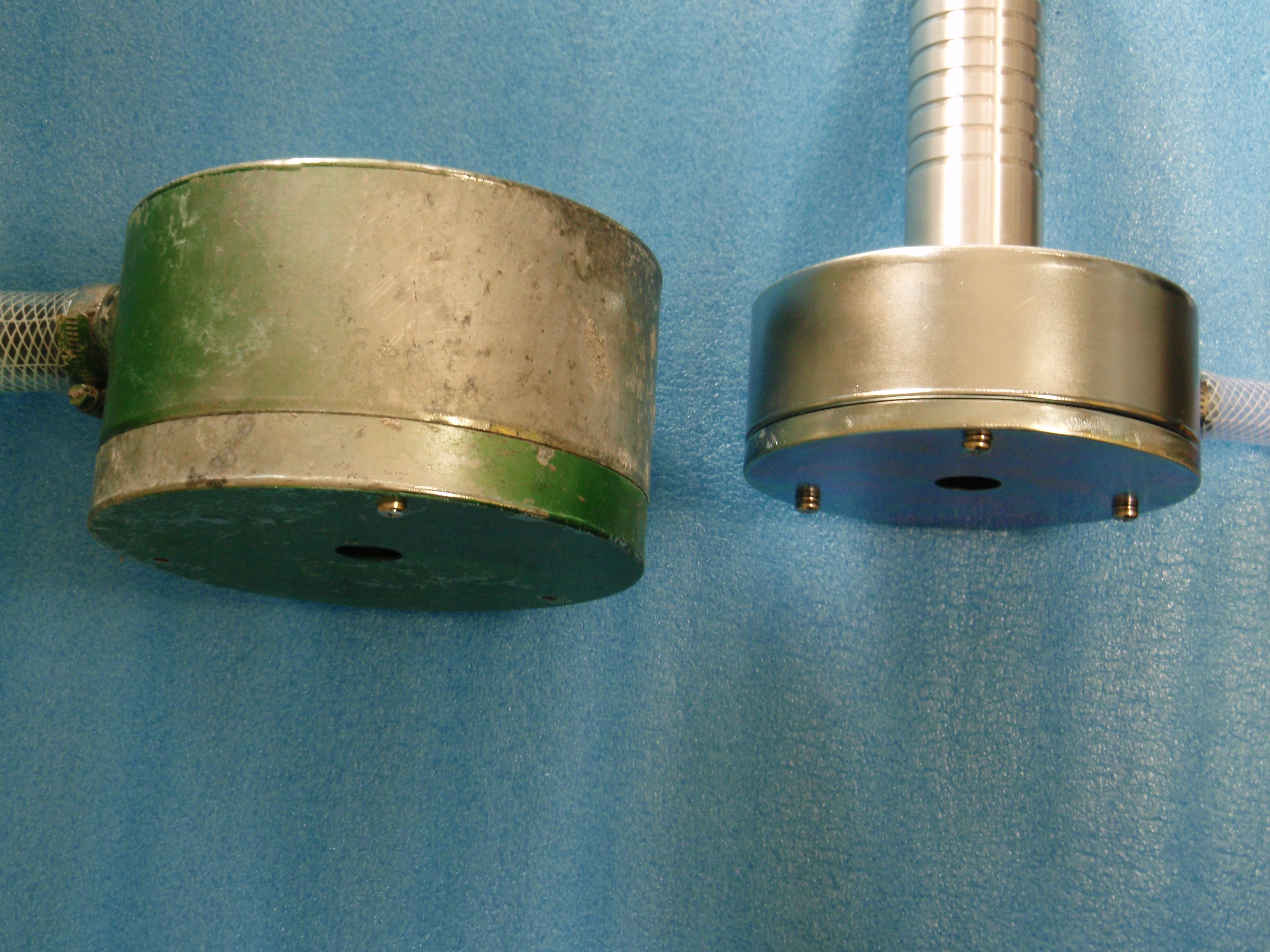

⇓　標準品との大きさ比較

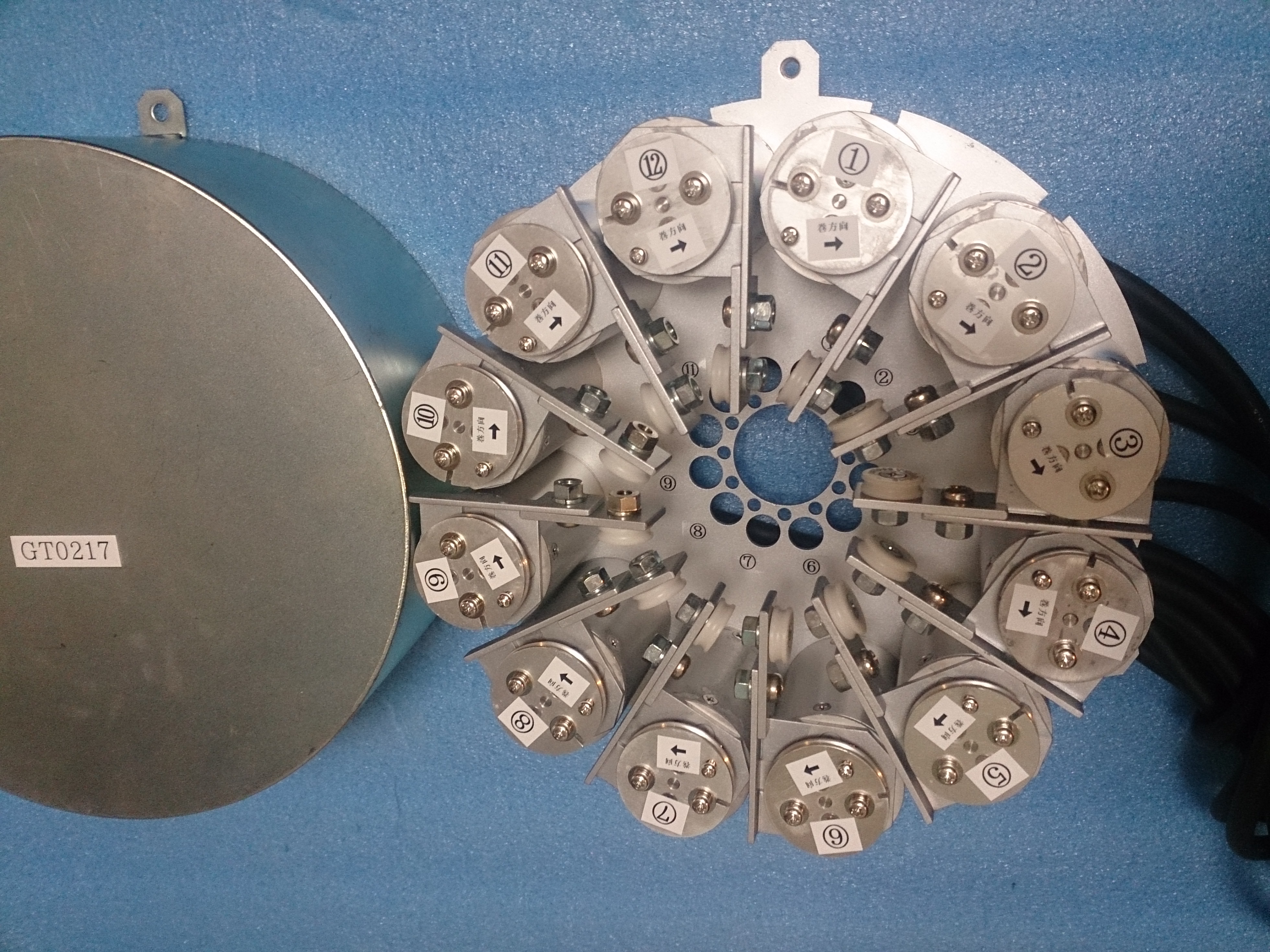

【 １２測点地中変位計 】　変換器

ロッド部、固定アンカは地中変位計共通です。

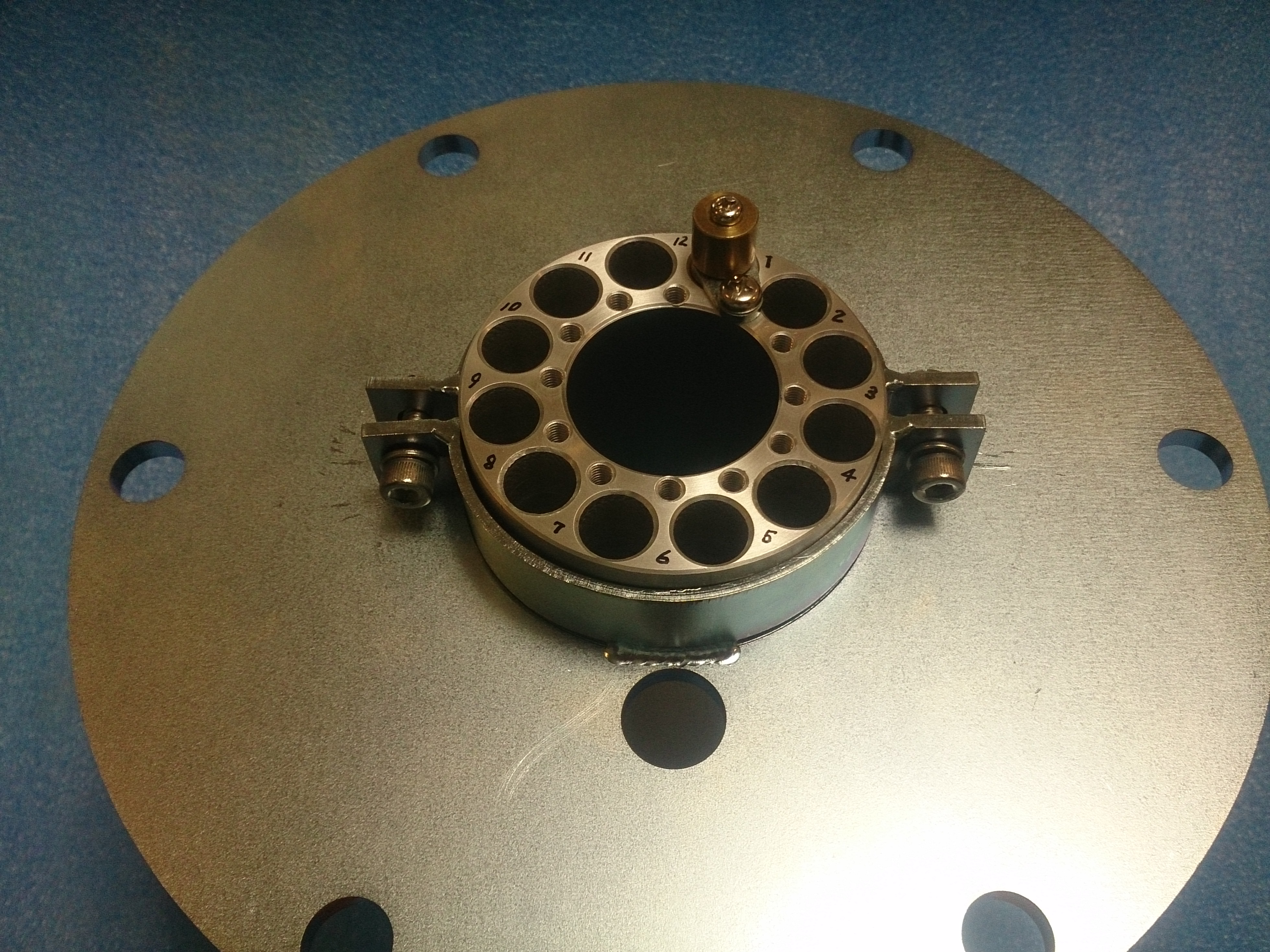

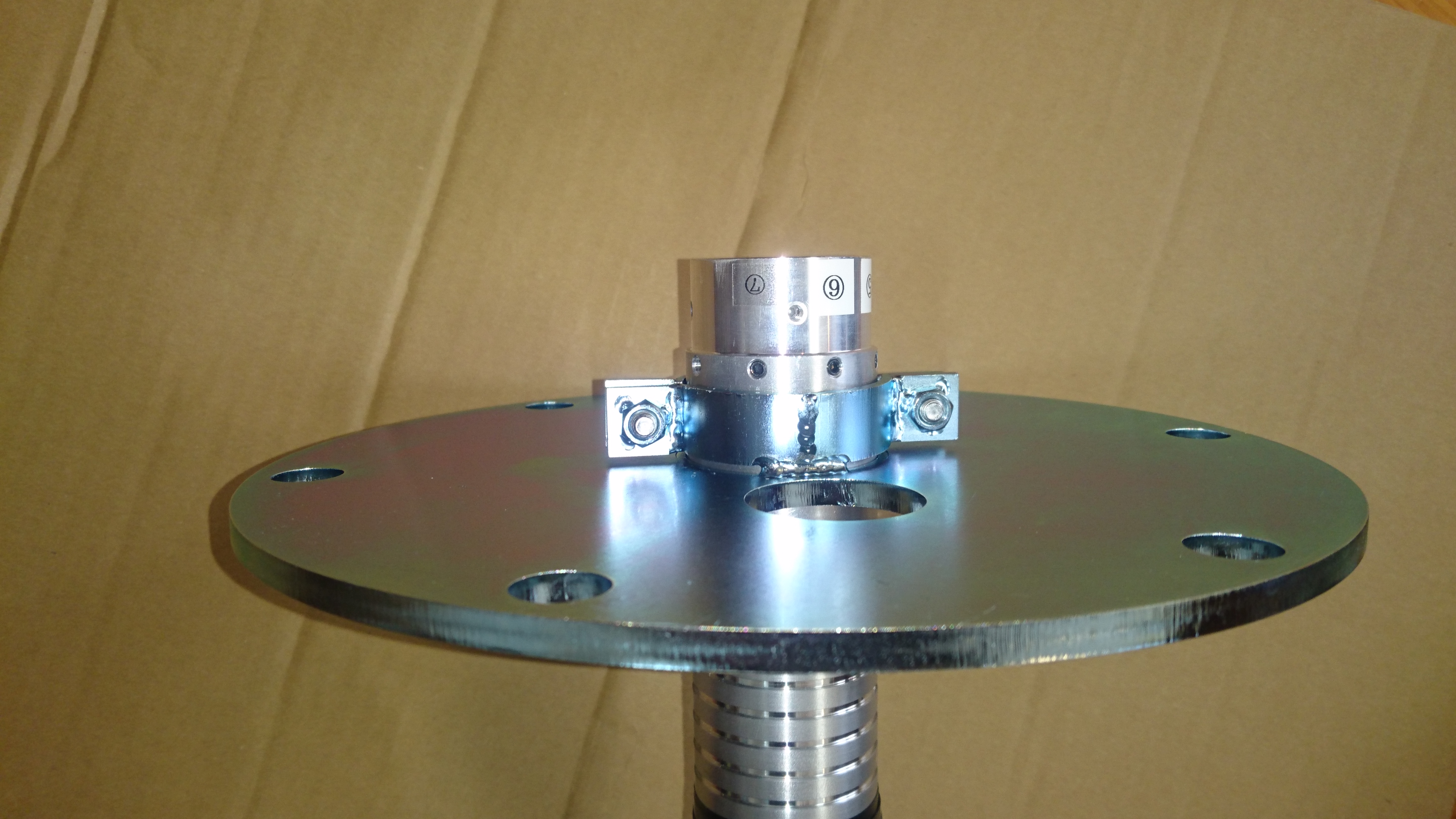

ロッド部の頭部状況





機械式地中変位計

変位をマイクロメーターやノギスで測定するタイプです。

測定範囲　250mm　もあります。　標準測定範囲　120mmです。
